當使用賀德克磁傳感器測量和顯示自行車車輪的速度時，系統應該能夠以每秒米為單位來解釋測量值。為了實現這個系統，我們將在自行車上安裝傳感器裝置。然后，我們的GreenPAK設計將執行邏輯操作，以定期或同時更新輸出，以使用4個二進制數字來解釋測量結果。該應用程序設計精確到1 m / s。

系統的輸入是來自磁開關的數字信號。使用磁性開關是因?yàn)楸M管已知磁性和光學傳感器都用于轉速計，但磁性開關有利于具有環境光的應用。這對于可以輕松固定在自行車上的解決方案至關重要。在這個應用中，車輪的每次完整旋轉代表行駛2米（大致是車輪的圓周）。對于本應用筆記，我們將嘗試兩種設計，兩者都有其優缺點。第一種設計利用SLG46536的頻率檢測器來確定自行車的轉速。第二種方法使用典型的RPM方法來增加給定時間段內的脈沖數（完全旋轉）。

使用Dialog GreenPAK的主要優點是它比大多數其他解決方案更小，更低成本，更簡單，更易于開發。此外，自行車車速表的傳感器設計可以修改為更密集的項目，例如用于電動自行車或輕便摩托車的內部速度計。也可以使用微控制器，但微控制器的尺寸和功耗可以降低對客戶的吸引力。

可以通過檢查數字輸出信號來測試系統。對于此應用，我們使用四到六個LED來實現數據的可視化表示。每個LED代表二進制序列的單個位。通過將傳感器的數字輸出與車輪的各種徑向速度進行比較，對該應用進行了測試。為了表明這個解決方案對于自行車行業很有吸引力，我們可以評估維度，開發能力和其他比較參數。

第一種設計：頻率檢測器

在組件方面，SLG46536是更加強大的GreenPAK IC之一; 它有大量的計數器/延遲/頻率檢測器塊。計數器塊的頻率檢測器的作用類似于頻率濾波器，可以通過設置計數器數據進行配置。根據計數器數據，將生成一個信號，該信號將確定輸入脈沖是否頻繁出現在給定周期內。對于這種IC，有兩種類型的頻率檢測器，即8位和16位。因此，為了產生更精確的測量，更多比特更好。對于這個應用，我們使用兩者。

如果此塊的輸入頻率高于配置的頻率，則頻率塊將輸出數字高電平。兩個16位CNT模塊用作頻率檢測器，如下所示：

圖1：速度1 m / s（左側）和2 m / s（右側）的頻率檢測器配置。

應用的輪周長為2.06米。因此，當自行車的車輪在2.060秒內旋轉至少一次時，自行車的水平速度大于1米/秒。因此，我們使用時鐘源OSC0 CLK / 64將計數器數據設置為803。通過這些計算，塊的周期將是2.05824s，因?yàn)檫@是最接近2.060s的可配置值。

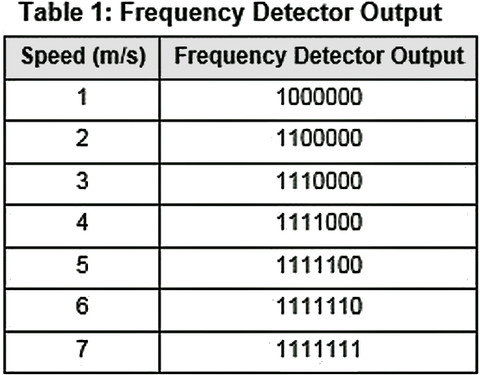

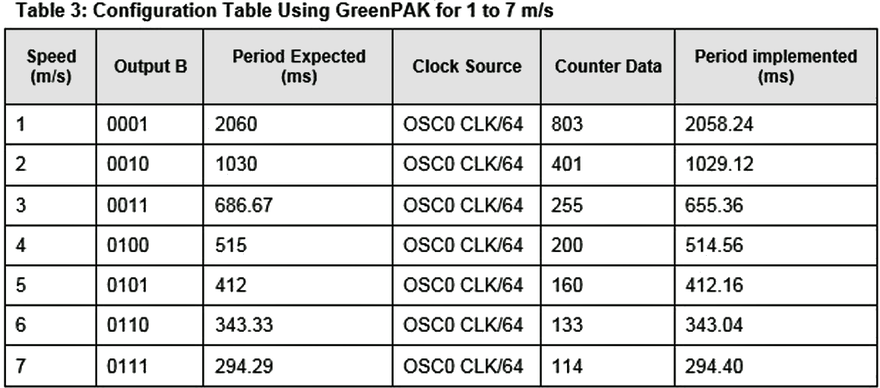

同樣，我們希望配置第二個頻率檢測器以檢測超過2 m / s的速度。自行車的車輪應在1.030s內至少旋轉一次。由此我們利用時鐘源OSC0 CLK / 64將計數器數據設置為401，以使得塊的周期為1.02912s。對于此應用中的單個IC，該方法將針對其他速度（即3至7 m / s）實施。每個頻率檢測器的輸出將在表1中描述。

如果我們想要測量超過7 m / s，我們可以通過添加另一個IC來擴展它。如果添加另一個IC，最大速度將達到14 m / s。這個速度對于自行車來說足夠快。

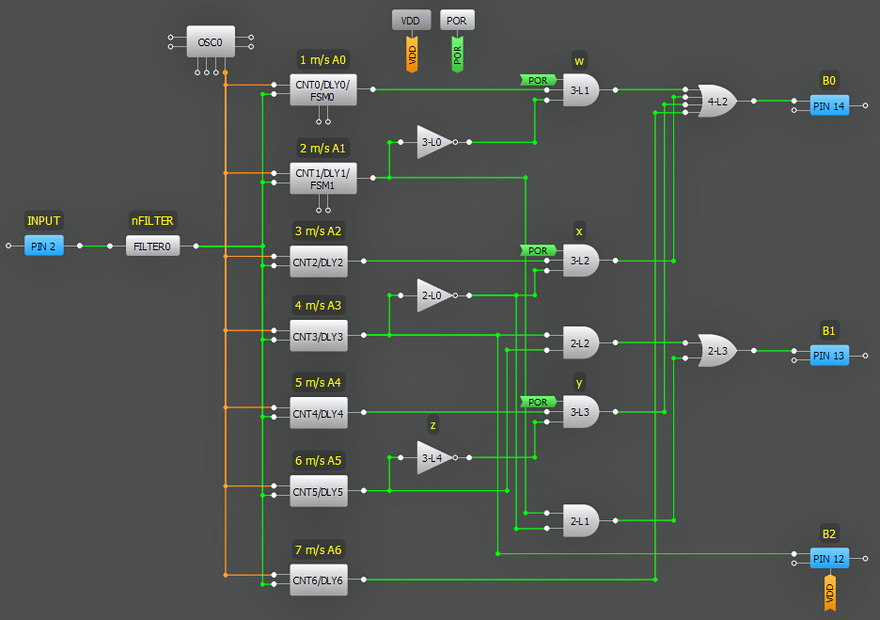

圖2：第一種方法的GreenPAK設計，測量范圍為0至7 m / s。

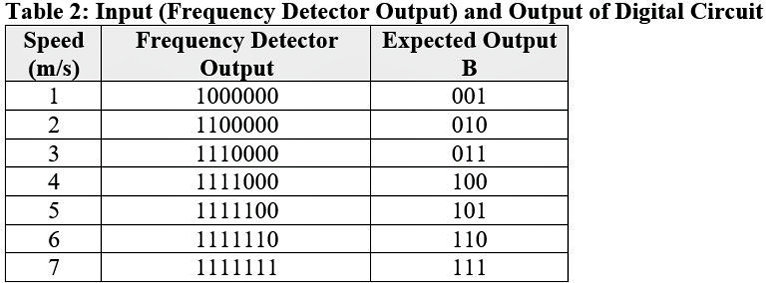

速度每增加1 m / s，就會使用一個計數器塊進行檢測。因此，對于這種設計，我們只能測量高達7 m / s，分辨率為1m / s。但是，可以通過添加更多IC來擴展此設計。該設計中的數字電路將表1中的位轉換為3位二進制序列，在B2：B0上輸出。

B.車速表的擴展版本，速度范圍從0到14 m / s

從之前的設計中，我們知道最高速度僅為7米/秒。因此，通過再添加一個IC，我們將最大速度擴展到14 m / s。以下是使用SLG46536V實現的GreenPAK設計和配置。

圖3：用于擴展第一種方法的GreenPAK設計，測量范圍為8至14 m / s。

總的來說，擴展IC的設計就像主IC一樣。但是，主IC的輸出也將是擴展IC的輸入。下圖顯示了使用兩個IC進行此應用的整個系統。

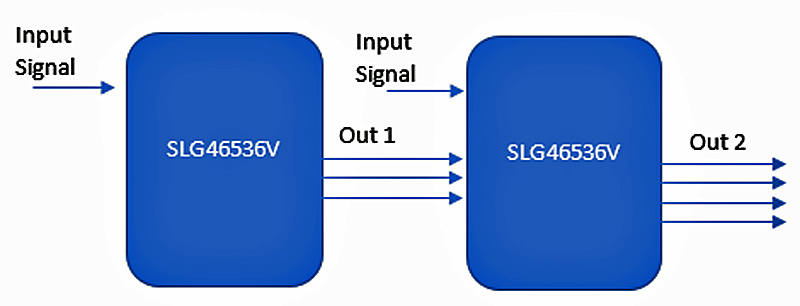

圖4：使用雙IC頻率檢測器的系統圖。

第二種設計：RPM計數器

第二種設計是一種與第一種設計完全不同的閱讀速度方法。在這種設計中，我們使用全加器數字電路。車輪的每個循環都會使計數器增加一個。計數器將在給定時間段后重置。對于這種設計，我們使用2.06s作為時期; 這也成為測量結果的刷新率。因此，如果在2.06s中只有一個循環，則意味著自行車的速度僅為1米/秒。如果在2.06s中有2個循環，則意味著自行車的速度為2米/秒，依此類推。

圖5：使用RPM計數器的GreenPAK設計。

在此設計中，最高速度可以測量高達63 m / s（6位輸出）。根據我們的需要，有許多選項可以優化此方法。例如，可以將測量精度提高到1 km / h; 輸出將每2.06 x 3.6 = 7.42秒更新一次。由于這種刷新率對于許多應用來說是不可用的，另一種選擇是將精度提高到2 km / h并且每3.71 s更新一次輸出。

因此，測量結果將是2 km / h的乘法，例如，2,4,6,8,10等。以這種方式，該設計也可以以3km / h的精度實現，并且將每2,472ms更新輸出。該方法的系統圖如圖6所示。

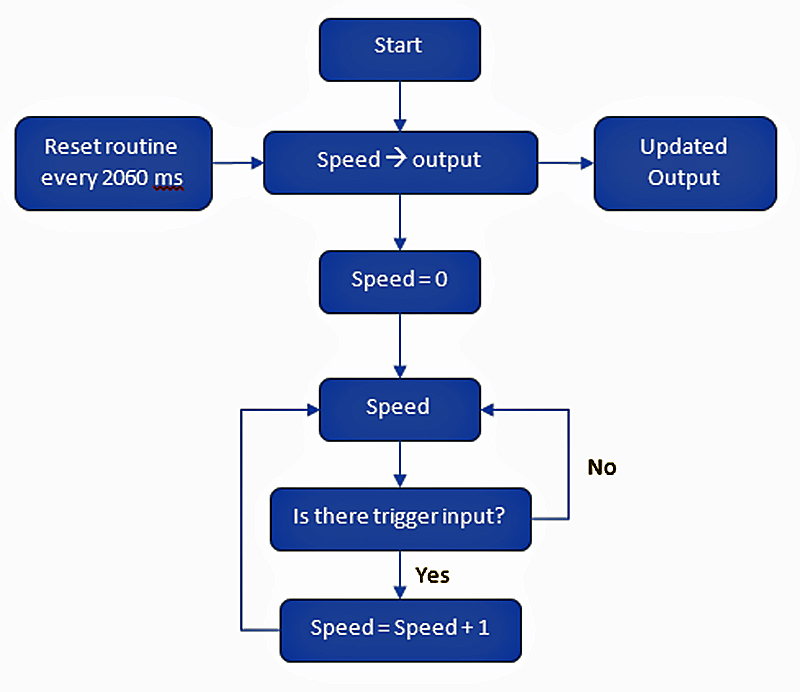

圖6：RPM計數器方法的系統圖。

提高精度的最簡單方法是在車輪上安裝多個磁鐵; 這將確保每次旋轉多個脈沖并且將提供更好的RPM分辨率。

結果

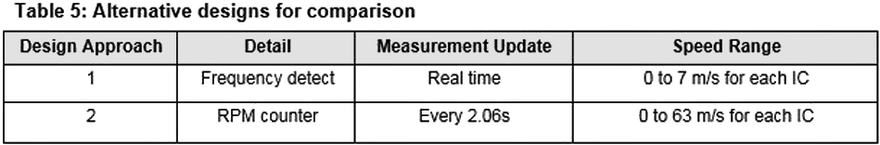

現在我們有兩種可供選擇的比較設計：

在大多數情況下，第二種設計可能是更好的應用。因此，對于下一次捕獲，我們將專注于第二種設計，即使用RPM計數器。

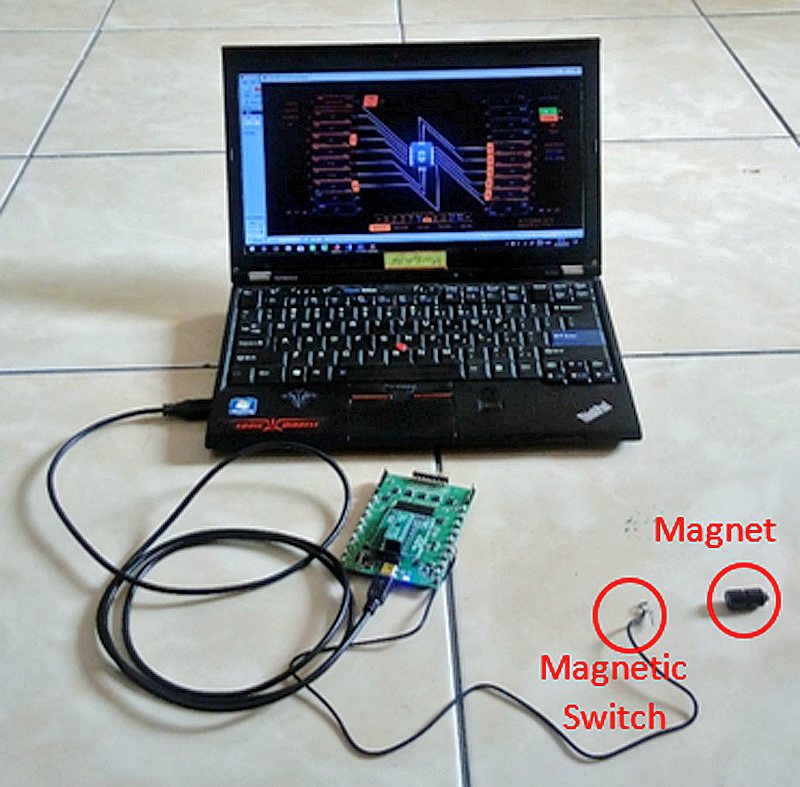

圖7：使用對話開發板模擬電路設計。

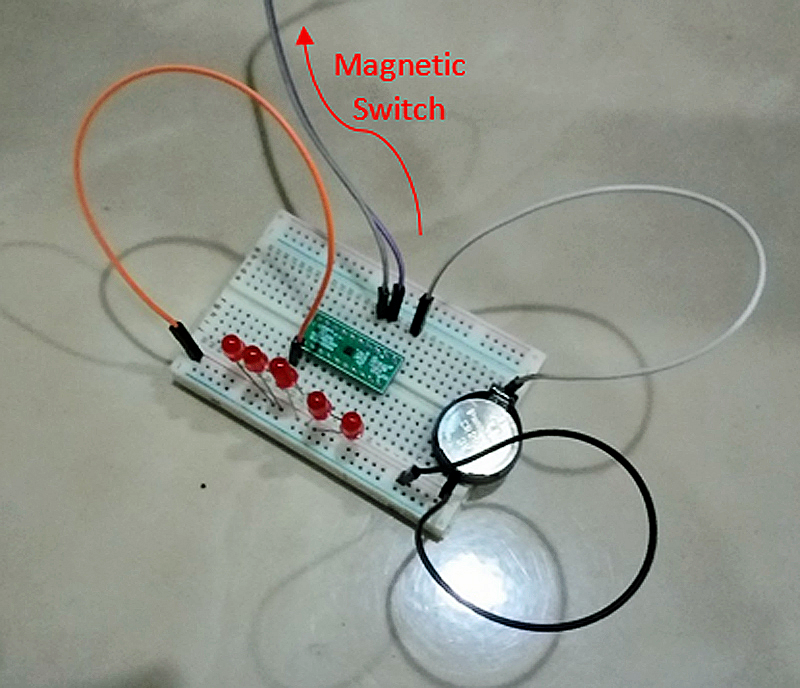

圖8：使用LED進行5位輸出的原型電路。

圖9：安裝在自行車上的磁鐵和磁性開關。

我們使用自行車的后輪來測試我們的速度表設計。因此，下面是每個車輪速度的測量結果。有5個LED。最重要的位由左側的LED解釋。

圖10：LED輸出。

圖10顯示了前4位（最高7 m / s）的結果，我們可以看到設計能夠輸出自行車速度的二進制值。

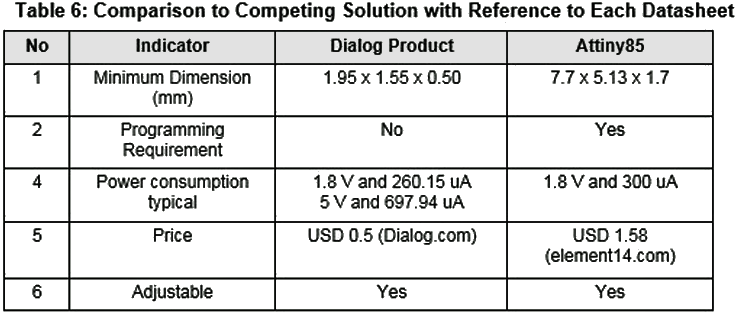

使用GreenPAK的另一種解決方案是使用小型微控制器，例如Attiny85。但是，使用MCU有其自身的缺點 - 例如知道如何編程，使用哪種編程環境，以及增加成本和尺寸。
