三、1#高爐大修工業現場總線的組態辦法
1#高爐體系由高爐、卷揚及槽下有些構成。每個有些都擔任一定的區域，它們之間既互相獨立，又密不可分，互相聯絡。
為此，以上各個有些都配有自己獨立的子站控制體系，且從各自的子站總線接口串接一條turck圖爾克工業現場總線到各自所擔任的區域。子站通過各自的總線搜集現場的實時數據進行處理及控制。這么，就可以使凌亂的高爐出產體系分紅有些總線來計劃，防止總線的聯接過于凌亂，有利于
圖爾克TURCK現場總線優勢的表現。
（1）與AC800F的總線接口
AC800F支持工業總線Profibus-DP協議，具有很強的擴展性，機架上掛接一塊總線接口模板，運用Profibus-DP 協議來結束從工業總線上搜集數據、傳遞信息的任務，控制現場設備的工作。通過圖爾克TURCK公司供應的GSD文件來結束對總線的配備。
（2）總線的聯接辦法
為了符合高爐出產的特別需求。模擬量輸人/輸出模板選用的是“組維護”辦法，通過隔離器，經總線電纜連至PLC。模板地址由維護蓋下的兩個旋鈕開關來設計，它可設定為O到99之間。

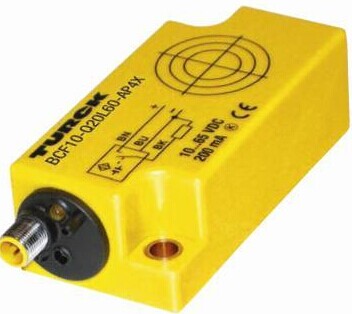

Profibus-DP總線由M12 eurofast@接插件聯接，電源由5針7/8ˊˊ minifast@接插件聯接。如圖所示：
其中有2根專用電纜：
a. 電源電纜
選用1根專用的電源電纜為
turck圖爾克總線模塊供電，通過總線供電單元來結束。對現場的智能化表面進行供電。每個模塊上均有1個綠/紅的指示燈（LED）指示ON情況或短路情況，易于調查和查找毛病。
b. 總線電纜
運用Profibus-DP協議進行通訊的專用總線通訊電纜，選用搶先的全屏蔽計劃，以防止信號的攪擾。它把松散在現場的各個模塊聯接在一起，共用一條總線，以數字辦法進行通訊與傳送，可以到達信息的搜集、傳輸，處理最佳的集成與和諧。
四、運用作用及將來展望
選用圖爾克TURCK現場總線防止了很多的點到點的電纜敷設，降低了線路敷設計劃的難度和施工的凌亂性，節省了出資、設備、調試及維護的費用，為出產帶來了直接的經濟效益，收到了杰出的作用
