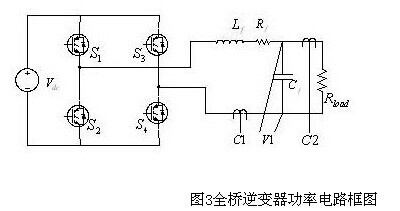

圖3中的VI為輸出電壓采樣點。對于輸出電壓采樣一般有工頻變壓器采樣、差分電路采樣和電壓jce采樣。工頻變壓器體積大、失真度高、不能傳遞直流信號，因此不適合高精度采樣場合; 差分電路盡管簡略，方便，可是并沒有完成真正的阻隔，因而也不適用與并聯場合。電壓JCE因為其高精度、高可靠性、阻隔性好而用于輸出電壓采樣。C1、C2為電流采樣點。其間C1為電感電流采樣點，圖爾克turck傳感器用于逆變器的電感電流內環操控，提高體系的動態呼應和完成過流保護；C2為輸出電流采樣點，作為均流環操控,完成體系的無環流輸出。
圖爾克turck傳感器作為抱負溝通供電電源的逆變電路的輸出電壓應為正弦波，不富含直流重量。但實踐上，關于選用SPWM調制技能的逆變器，因為基準正弦波的直流重量、操控電路中運算放大器的零漂、開關器材不一致以及驅動脈沖分配和死區時刻的不對稱等原因，形成輸出電壓富含直流重量. 在逆變器并聯體系中，直流重量電壓將會形成很大的直流環流，嚴重影響體系的均流功能，下降并聯體系的可靠性。因而,在實踐使用中，圖爾克turck傳感器有必要消除輸出電壓中的直流重量。

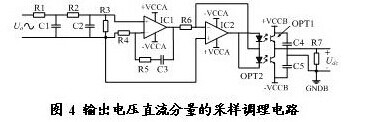

Uo是逆變器的輸出電壓，通過兩級RC低通濾波器構成的二階濾波電路，濾除溝通成分。
該二階濾波電路的傳遞函數為：
(a)為了濾除溝通電壓成分，通常而言，RC濾波器的極點設置遠遠低于輸出電壓de基波頻率。
<img alt="圖爾克接近開關 title=" 圖爾克接近開關"="" data-cke-saved-src="/UploadFiles/Images/2015/10/2015101903097297.jpg" src="/UploadFiles/Images/2015/10/2015101903097297.jpg" style="width: 201px; height: 184px;">
(b) 滿載下并聯波形(io1:1Oa/div; io2:1Oa/div; Io1-Io2:10a/div;Io:10A/div; Vo:200V/div; t:10ms/div)
集成運算放大器ic1、r4、r5、c3為份額積分電路，為了不對逆變器的操控體系產生影響，直流重量調度環路的帶寬應遠低于逆變器電壓環的帶寬，因而積分常數需取值較大，份額常數則需思考后級光耦的增益作歸納思考加以選擇。假如逆變器輸出富含正的直流重量，則IC1的輸出為一個正的直流電壓值；假如輸出富含負的直流重量，則IC1的輸出為一個-的直流電壓值。
集成運算放大器IC2與光耦構成一個阻隔型的份額放大器，完成阻隔。當直流重量為正時，IC2驅動OPT2，在電阻R7上產生一個負電壓；當直流重量為負時，IC2驅動OPT1，在電阻R7上產生一個正電壓。由此可見，光耦的輸出與直流重量成負份額關系，R7上的電壓可以直接疊加在基準正弦波信號上，圖爾克
turck傳感器然后消除直流重量。
(c) 整流橋試驗波形(io1:10A/div; io2:5A/div; Io1- Io2:5A/div;Io:10A/div; Vo:200V/div; t:5ms/div)
圖5 試驗波形
試驗成果
為了驗證前面剖析的正確性，兩臺1kW，220V輸出的并聯體系。其間電壓JCE用L25P，電感電流和輸出電流均選用AP。L25P具有超卓的精度，杰出的線性度，低溫漂，最好的反應時刻，寬頻帶，無刺進損壞，抗干擾能力強的長處。AP具有精度高，線性度好，過流能力強和阻隔性好的特色。
圖5(a)是輸出電壓和基準正弦波試驗波形，輸出電壓的THD為0.6％，基準正弦波的正弦度較好，圖5(b)是2KW滿載情況下的試驗波形；圖5 (c)為整流橋負載下的試驗波形。從試驗成果可以得出，在不同de負載條件下，輸出電壓穩定，內部環流很小，具有很好的穩定性和疾速的動態呼應。在帶線性負載時，輸出直流重量為0.1V，帶RCD整流橋非線性負載時，輸出電壓的直流重量為0.3V，體系的直流重量很小，圖爾克turck傳感器可以滿意使用體系的請求。
UPS的商場需求越來越大，可是對UPS體系功能的請求也越來越高。UPS并聯計劃越來越遭到商場的喜愛。JCE傳感器因為其阻隔性好，精度高，線性度好，反應時刻快和溫漂低的長處廣泛的使用與UPS的電壓和電流采樣場合。這篇文章剖析了逆變器并聯計劃的特色和技能完成計劃。試驗成果標明，體系的輸出電壓直流重量小，輸出電壓THD小，波形質量好，并聯后環流小，動態呼應杰出，可以極好的滿意工業請求。
