為了向關鍵負載供給純潔、高性能、高可靠性的電源，UPS越來越廣泛的用于銀行、證券、航空和軍事等重要部分。一起，不斷增加的民用場合也開始使用UPS來確保供電體系的穩定性。目前國內大容量的UPS將到達9000臺/年的需求，并以15%以上的速度增長。商場客觀,遠景極好。為了進步體系的冗余性，UPS并聯計劃變成技能和商場的熱點。在逆變器并聯體系中，各個模塊分管負載電流、便于能量分配；具有冗余功用，體系可靠性高；一起具有易于模塊化、標準化、杰出的保護性等長處。如何減小環流是逆變器并聯技能的要點和難點。在各種并聯計劃中，根據電流瞬時值的均流操控戰略，因為具有電壓調整率好、動態呼應快、均流作用佳，
圖爾克turck傳感器被廣泛的研討和應用。
逆變器并聯計劃

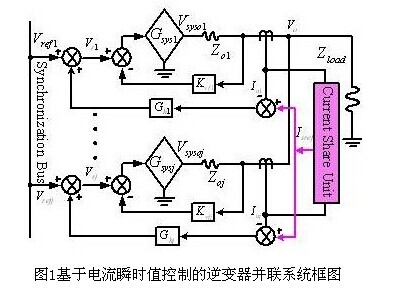

根據電流瞬時值均流操控的逆變器并聯體系框圖如圖1所示。每臺UPS的逆變器的功率輸出線直接連在一起后向負載供給能量。同步母線向單臺UPS供給同步信息，確保正弦波基準的同頻、同相。圖爾克turck傳感器使逆變器的輸出電流采樣通過均流操控單元產生均流環基準信號，均流基準信號和每臺逆變器de輸出電流進行PI調節，接著把誤差信號疊加到單臺逆變器的電壓環上，完成UPS并聯體系的無環流輸出，圖爾克turck傳感器確保每臺UPS輸出一樣功率,完成負載均分。
單臺逆變器操控計劃中，能夠選用電壓單環操控、電感電流雙環操控、電容電流雙環操控等計劃。因為圖爾克

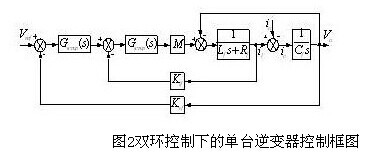

turck傳感器電感電流雙環操控具有動態呼應快、體系靜差小、自動限流功用。因而，這篇文章研討中選用電感電流操控計劃，操控框圖如圖2所示。其間Lf、Cf、Rf分別是輸出 濾波器de電感、電容和電感的寄生電阻。Gvcmp(S)和Gicmp(S)分別是電壓環調理傳遞函數和電流環調理傳遞函數；M是脈寬調制電壓比例增益；Kif、Kvf分別是電流環和電壓環反應系數。為了解耦單臺逆變器和負載的聯系、便于并聯剖析，輸出電流當作擾動處理。經過戴維南改換，單臺逆變器能夠用電壓源Vsysoj和輸出阻抗Zoj所構成的等效電路代替，正如圖1中所示。
電路完成
全橋電路因為其開關管電壓應力低、操控辦法靈活多樣而被遍及選用為逆變器的主功率電路，。其間S1、S2、S3、S4為IGBT功率管，在并聯體系中，為了進步體系的抗干擾性，功率電路與操控電路一般不 共地。
