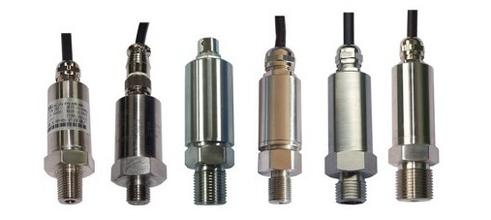

應變式壓力傳感器是
賀德克壓力傳感器中應用比較多的一種傳感器，一般用于測量較大的壓力。
應用領域：內燃機燃?xì)獾膲毫?、管道?nèi)部壓力、發動機和導彈試驗中的脈動壓力、壓差和噴射壓力，以及各種領域中的流體壓力等。
膜片式
彈性敏感元件：周邊固定圓形金屬平膜片。
工作原理：
當膜片受到外界壓力變形時，中心處切向應變和徑向應變均達到正的最大值，邊緣處徑向應變達到負的最大值。
兩個金屬平膜片的應變位置要分別貼在正、負最大值處，接成相鄰橋臂的半橋電路，以獲得溫度補償作用和更高的靈敏度。
同時，采用圓形箔式應變計能更好地利用金屬平膜片的應變效果。
組合式
彈性敏感元件：感受元件、彈性應變?cè)?/div>
感受元件有膜片、膜盒、波紋管、波登管等，彈性應變?cè)斜”谕?、固定梁、懸臂梁、環形梁、Π形梁等。
它們之間可根據不同需要組合成多種型式。
工作原理：
感受元件把壓力轉換為力，傳遞到彈性應變?cè)膽?yīng)變片上，應變片貼在彈性應變?cè)?yīng)變最敏感的部位。

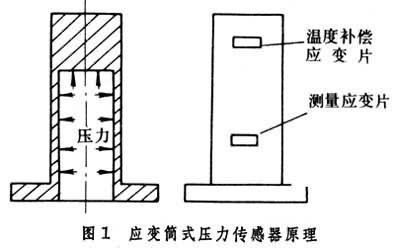

應變管式（應變筒式）
彈性敏感元件：一端封閉的薄壁圓筒，另一端帶有法蘭連接。
工作原理：
將片或4片應變片貼在筒壁上，其中一半貼在實心部分作為溫度補償片，另一半作為測量應變片。
沒有壓力時，4片應變片組成平衡的全橋式電路；
如果有壓力，圓筒會受力變形成“腰鼓形”，使電橋失去平衡，輸出與壓力成一定關系的電壓。
應變梁式
結構：固定梁或等強度梁。
工作原理：
膜片把壓力轉換為力，通過傳力桿，傳遞到固定梁的應變片，應變片一般貼在固定梁的兩端和中點。
