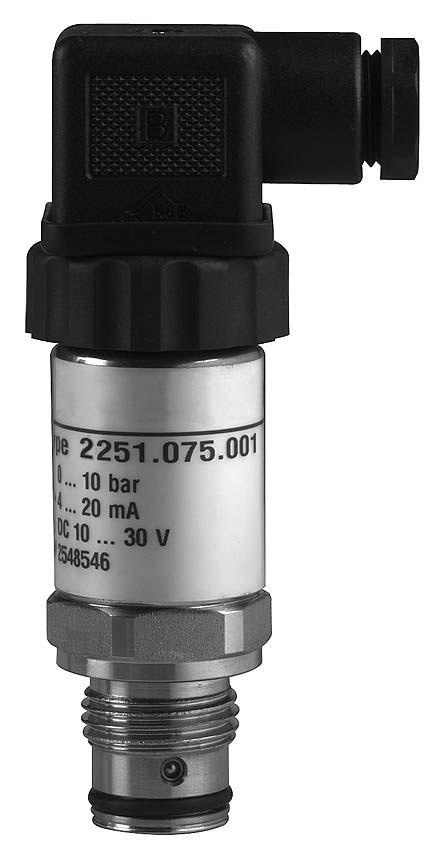

哈威HAWE傳感器的接線一向是客戶收買進程咨詢得最多的疑問之一，很多客戶都不知道傳感器怎么連線，正本各種傳感器的接線方法根本都是相同的，壓力傳感器通常有兩線制、三線制、四線制，有的還有五線制的。
哈威HAWE壓力傳感器兩線制對比簡略，通?？蛻舳贾涝趺唇泳€，一根線聯接電源正極，另一個線也就是信號線通過儀器聯接到電源負極，這種是最簡略的，壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接聯接到電源的負極，較兩線制費事一點。四線制壓力傳感器肯定是兩個電源輸入端，別的兩個是信號輸出端。四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的叫壓力變送器，大都做成兩線制的。壓力傳感器的信號輸出有些是沒有通過拓展的，滿量程輸出只需幾十毫伏，而有些壓力傳感器在內部有拓展電路，滿量程輸出為0~2V。至于怎么接到閃現外表，要看外表的量程是多大，如果有和輸出信號相適應的檔位，就可以直接測量，否則要加信號調整電路。五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也對比少。
?
哈威HAWE壓力傳感器的螺紋有很多種，多見的有NPT、PT、G、M，都是管螺紋。
NPT 是 National (American) Pipe Thread 的縮寫，屬於美國壓力傳感器規范的 60 度錐管螺紋，用于北美區域.國家規范可查閱 GB/T12716-1991
PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏壓力傳感器螺紋宗族，多用於歐洲及英聯邦國家.常用於水及煤氣管作業，錐度規定為 1:16。國家規范可查閱 GB/T7306-2000
G 是 55 度非螺紋密封管螺紋，屬惠氏壓力傳感器螺紋宗族.符號為 G 代表圓柱螺紋。國家規范可查閱 GB/T7307-2001
M 是公制通常螺紋，如M20*1.5標明直徑為20mm，螺距為1.5，如客戶無特殊要求，壓力傳感器通常為M20*1.5螺紋。
別的螺紋中的1/4、1/2、1/8 符號是指螺紋規范的直徑，單位是英寸。行管家通常用分來稱謂螺紋規范，一寸等于8分，1/4 寸就是2分，如此類推。G 如同就是管螺紋的總稱(Guan)，55、60度的區分歸于功能性的，俗稱管圓。螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，通常的水管壓力接頭都是這么的，老國標標明為Rc
公制螺紋用螺距來標明，美英制螺紋用每英寸內的螺紋牙數來標明，這是壓力傳感器螺紋最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。
管螺紋首要用來進行壓力管道的聯接，其內外螺紋的協作嚴密，壓力傳感器管螺紋有直管與錐管兩種。公稱直徑是指所聯接的壓力管道直徑，顯著螺紋大徑比公稱直徑大。 1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
