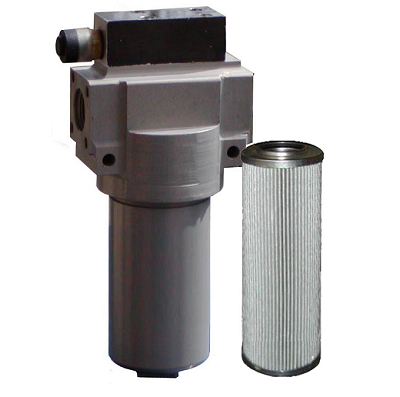

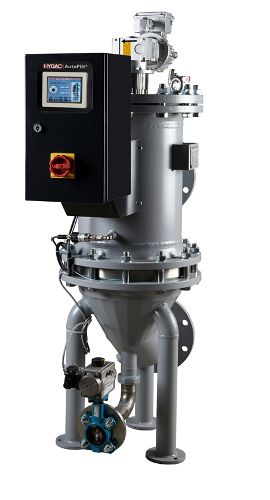

賀德克HYDAC過濾器是由殼體、多元濾芯、反沖刷組織、和差壓控制器等零件組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這么充分利用了過濾空間，明顯縮小了過濾器的體積，下腔內設備有反沖 洗吸盤。工作時，濁液經(jīng)進口進入過濾器下腔，又經(jīng)隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙抵達上腔， 畢竟從出口送出。
賀德克HYDAC過濾器的注意事項
設備賀德克HYDAC濾油器在液壓體系中的設備方位一般有以下幾種：
?、乓b在泵的吸油口處：
泵的吸油路上一般都設備有表面型濾油器，意圖是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾才華應為泵流量的兩倍以上，壓力丟失小于0.02MPa。
?、圃O備在泵的出口油路上：
此處設備濾油器的意圖是用來濾除或許侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能接受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。一起應設備
安全閥以防濾油器阻塞。
⑶設備在體系的回油路上：這種設備起直接過濾效果。一般與過濾器并連設備一背壓閥，當過濾器阻塞抵達必定壓力值時，背壓閥翻開。
?、仍O備在體系分支油路上。
⑸獨自過濾體系：大型液壓體系可專設一液壓泵和濾油器構成獨立過濾回路。
賀德克HYDAC液壓體系中除了悉數(shù)體系所需的濾油器以外，我們常常在一些必要元件（如伺服閥、精細節(jié)流閥等）的前面獨自設備一個專用的精濾油器來保證它們的正常工作。
